| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | Saibo |
| Số mô hình: | YX54-342 |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
| chi tiết đóng gói: | Thích hợp cho lô hàng đại dương |
| Thời gian giao hàng: | 60 ngày làm việc sau khi nhận được tiền đặt cọc |
| Khả năng cung cấp: | Đàm phán |
| Main Power: | 7.5kw servo motor | Hydraulic power: | 15kw |
|---|---|---|---|
| Steel thickness: | 0.4-0.6mm | Station: | 11 stations+4 stations of side rollers |
| Decoiler: | 3T hydraulic decoiler | Machine structure: | Wire electrode cutting |
| Machine frame: | 350H beam welding | Drive: | by gear box |
| Line speed: | About 6m/min | Diameter of shaft: | 76mm |
| Điểm nổi bật: | 7Máy tạo cuộn nắp đồi 5kw,Máy tạo cuộn nắp sườn 6m/min,Máy chế biến cuộn bao trùm bằng ổ dẫn |
||
Dữ liệu kỹ thuật của máy tạo cuộn Cap ridge
Máy hình thành sườn vòm để làm cho sườn vòm phù hợp với tấm mái nhà thép.
Dưới đây là một số máy đánh sườn phổ biến cho bạn tham khảo,dừng để cắt máy,Tốc độ làm việc khoảng 2-4m/min.
sườn tiêu chuẩn với chân phẳng, mà cần phải cắt chân theo mái nhà tấm trapezoidal trong quá trình lắp đặt /
sườn đặc biệt được cắt theo các tấm ván ván,mà có thể dễ dàng gắn trên mái nhà mà không cần cắt thêm trong quá trình lắp đặt, mà cải thiện hiệu quả công việc rất nhiều, và làm cho sự kết hợp tuyệt vời với tấm mái nhà để chống nước.
Máy tạo nắp sườn Saibo bao gồm máy cắt cuộn tay 3 tấn, máy tạo hình với cắt bài, bộ điều khiển PLC, trạm thủy lực, bàn chạy ra.Hệ thống điều khiển Mitsubishi hoặc Siemenscho phép bạn thân thiện với người dùng, bạn chỉ cần đặt trong chiều dài và các mảnh, cuộn hình thành máy sẽ tự động làm việc.
1. Hồ sơ để tham khảo
2. Thông số kỹ thuật của vật liệu
| Không. | Thông số kỹ thuật của vật liệu | |
1
| Vật liệu thích hợp | PPGI |
2
| Chiều rộng của nguyên liệu thô | 403mm |
| 3 | Độ dày | 0.4-0.6mm |
3Các thông số chi tiết về máy
| 1 | Rvật liệu oller | bề mặt bọc crôm ASTM1045 với crôm |
| 2 | Trạm cuộn | 7 trạm + 4 trạm cuộn bên |
| 3 | Chiều kính trục | ¢65mm vật liệu: 40CR với làm nóng |
| 4 | Cấu trúc máy | Cắt điện cực dây |
| 5 | Khung máy | Phối hàn đường 350H |
| 6 | Chế độ cho ăn | bằng tay |
| 7 | Động cơ chính | 7Động cơ servo.5kw |
| 8 | Năng lượng thủy lực | 15kw |
| 9 | Vật liệu của khuôn nén | Cr12, 58-62 độ cứng HRC |
| 10 | Vật liệu của lưỡi dao và khuôn nén | Cr12, 58-62 độ cứng HRC |
| 11 | Hệ thống cắt | cắt cột thủy lực |
| 12 | Vật liệu phù hợp | Thép màu, 0,4-0,6mm |
| 13 | Hệ thống lái | bằng hộp số |
| 14 | Điện áp | 380V, 50HZ, 3P |
4.Bức ảnh để tham khảo
5Bảo trì và an toàn
1Có một dây đất độc lập kết nối với mặt đất.
2- Giữ sạch tất cả các thành phần điện. Làm sạch chúng một lần một tháng.
3Không mở cửa hộp điện trừ khi làm sạch và điều chỉnh.
4Trong khi làm sạch hàng tháng, kiểm tra cách điện và kết nối các điều kiện của mỗi thành phần điện.
5Máy: 380V / 50HZ, các bộ phận vận hành: AC24V, Vui lòng tham khảo bản vẽ nguyên tắc điện và bảng để bảo trì.
6. Không sửa đổi tham số hệ thống trừ khi người vận hành là chuyên gia trong điều khiển hệ thống
.
7Khi hệ thống không hoạt động đúng cách, xin vui lòng gọi kỹ thuật viên chuyên môn hoặc thợ điện để bảo trì.

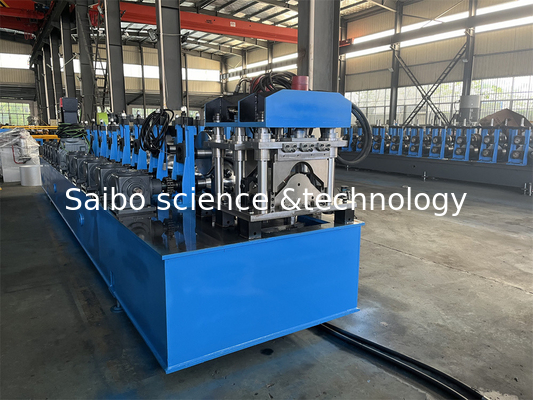

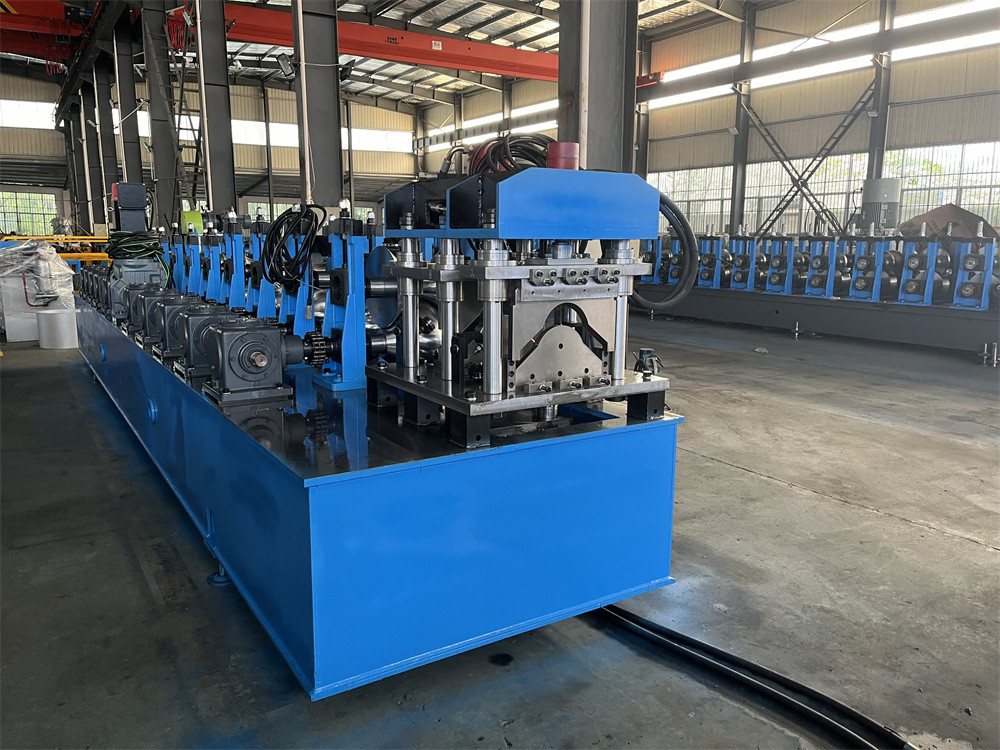

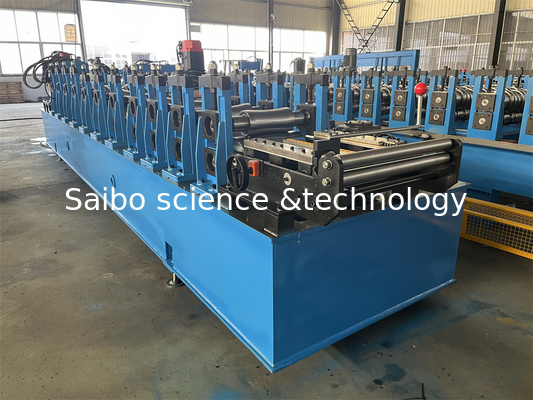

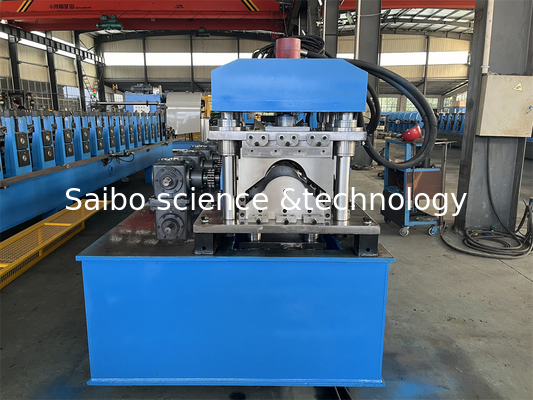

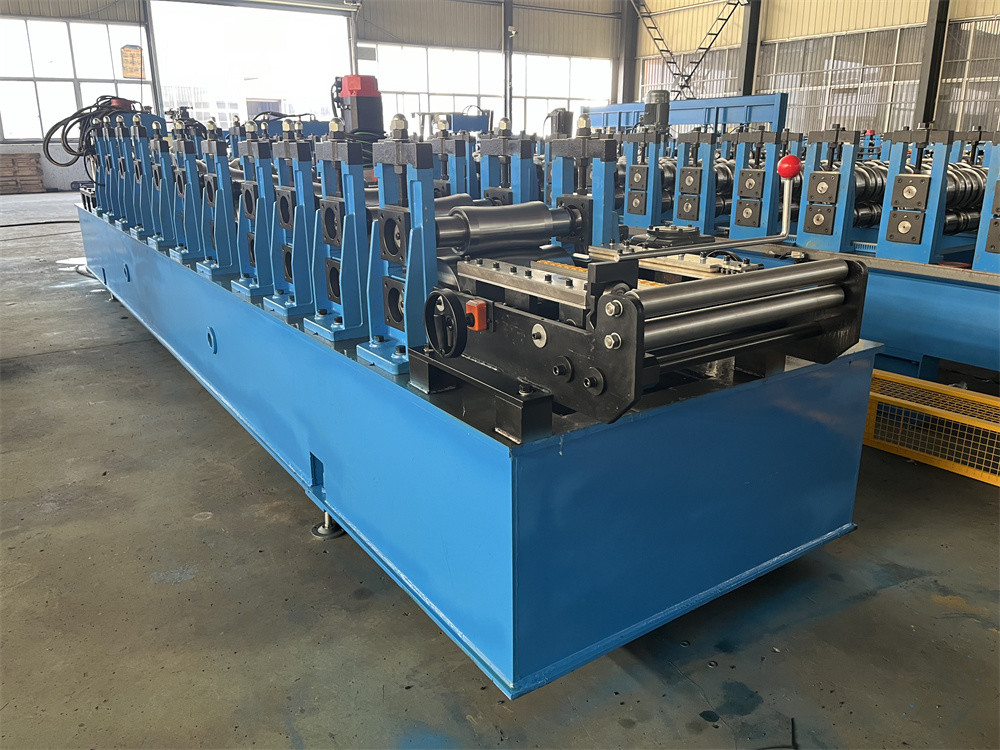

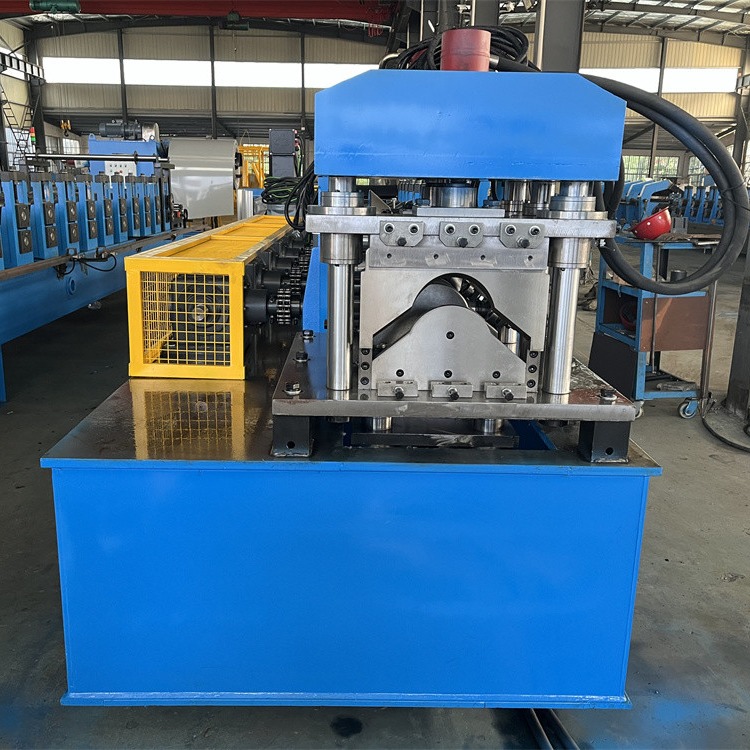

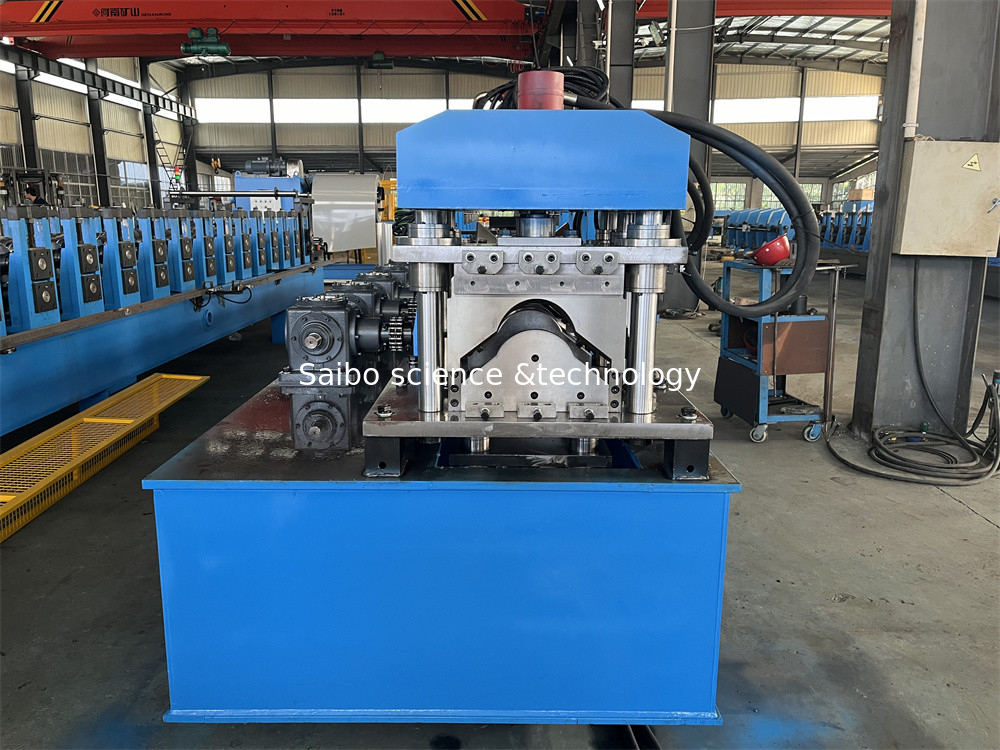

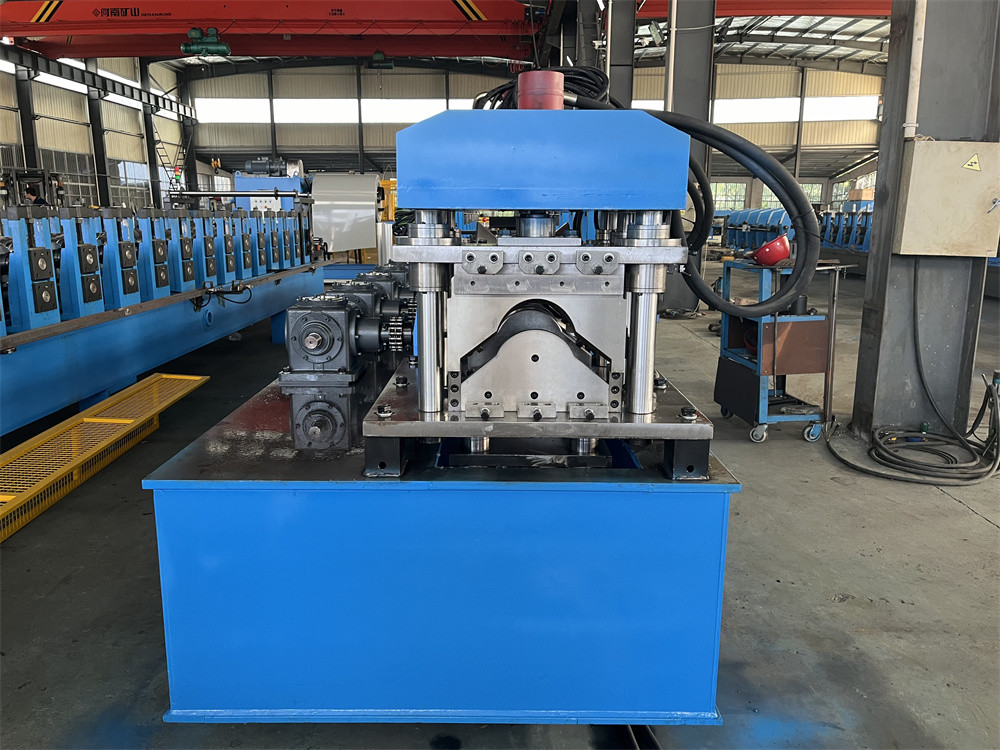

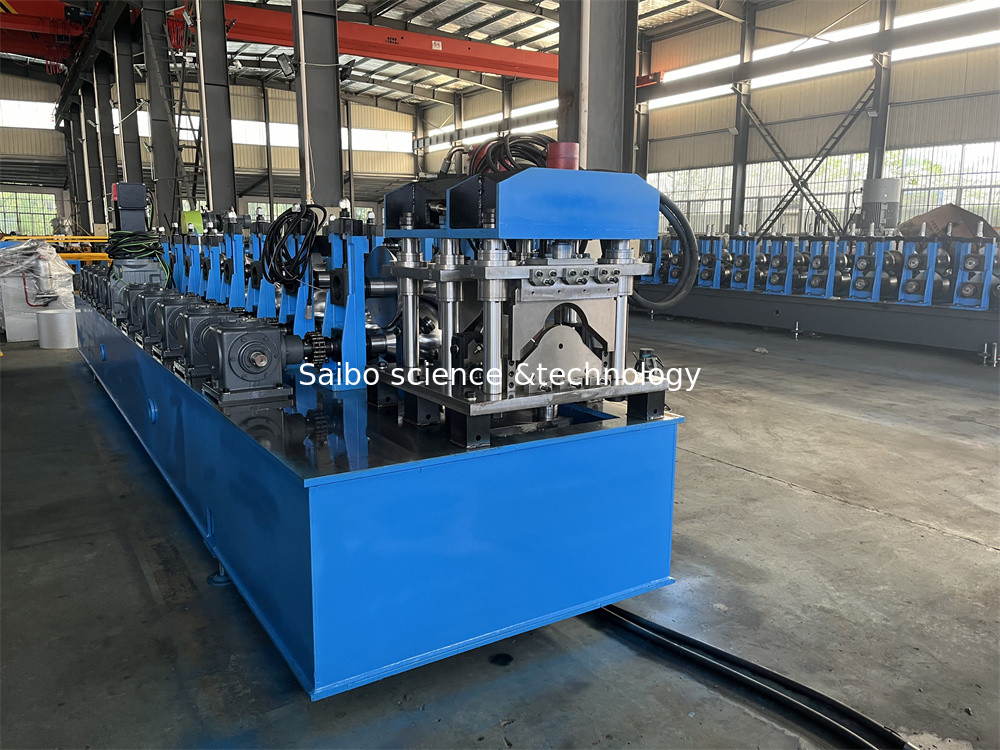

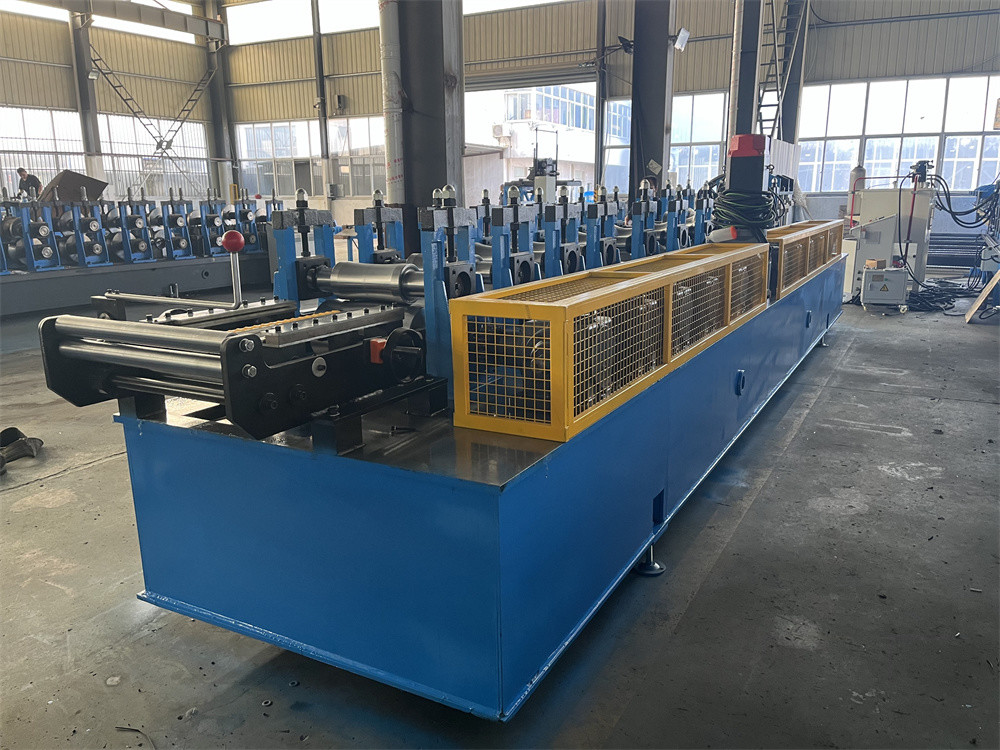

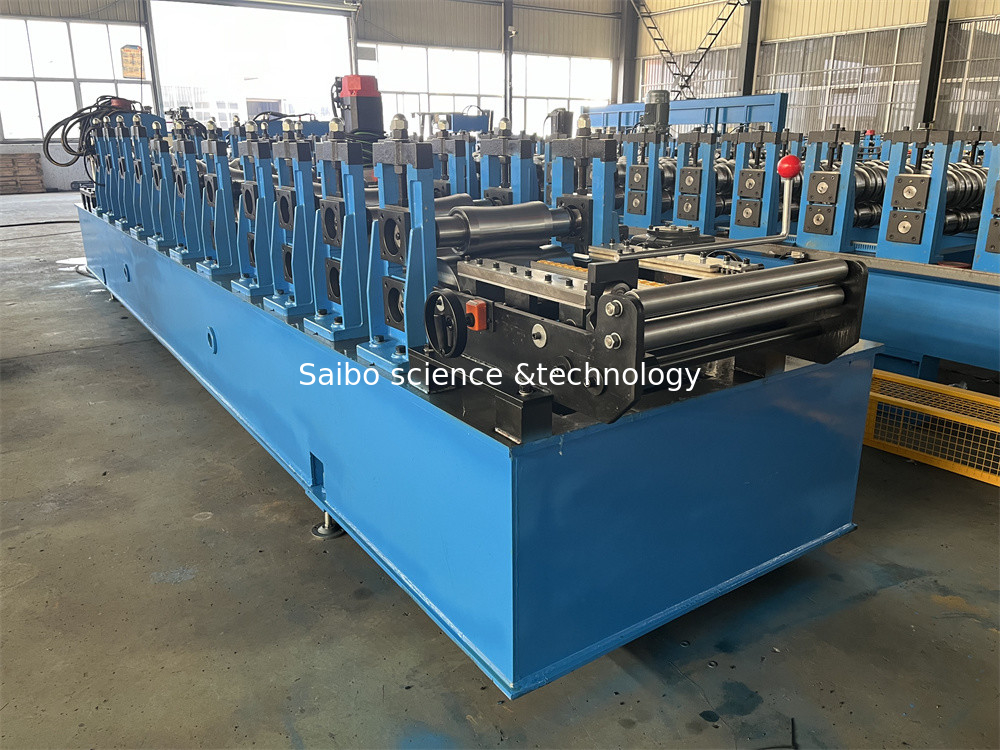

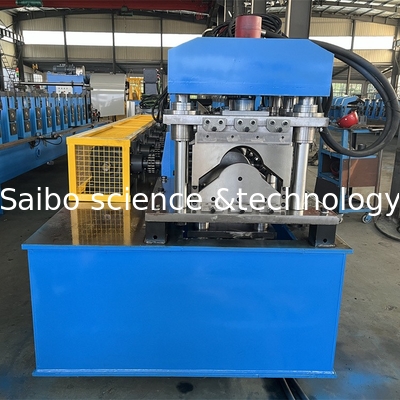

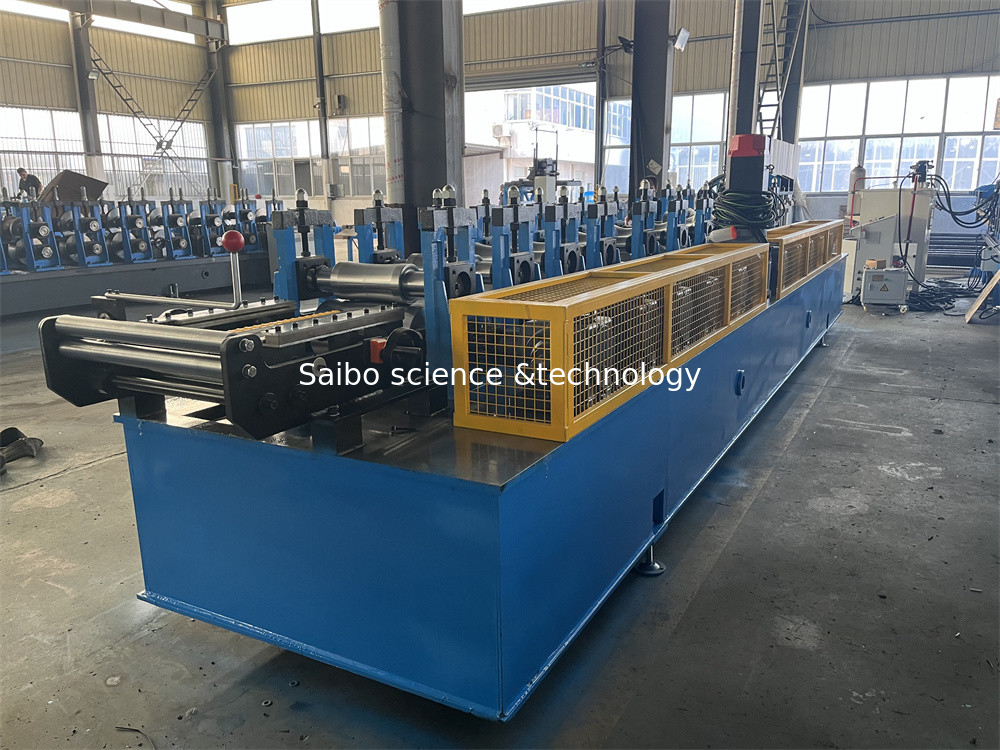

6Hình máy cho bạn tham khảo:
