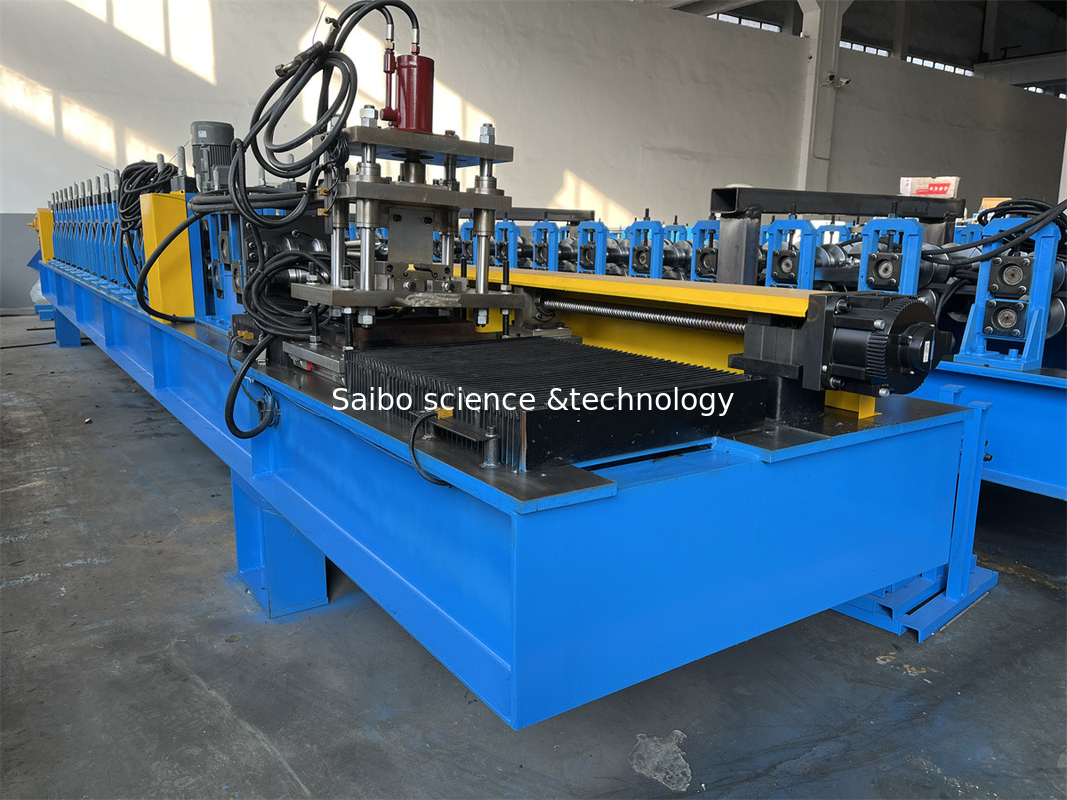

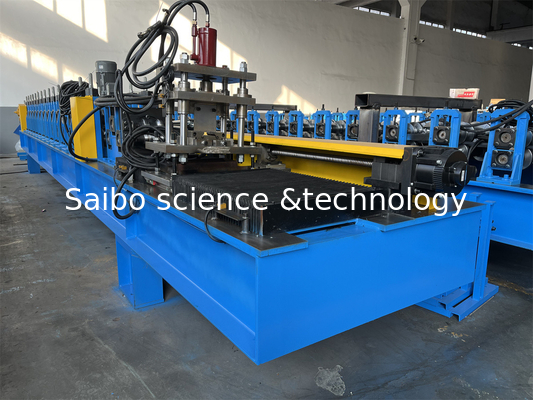

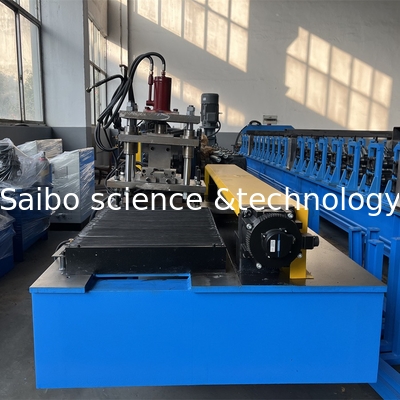

Chất lượng tốt 1.2MM Shutter Roll Forming Machine cho thép

1

2

Máy mở cuộn bằng tay

• Chiều rộng của việc cho ăn: 350mm
• Khả năng: 3 tấn
• Giới hạn mở rộng & chiến đấu: 380mm ∼ 520mm
• Chế độ mở rộng & chiến đấu: mở rộng & chiến đấu bên trong bằng tay
• Cách cho ăn: thủ công
• Số lượng: 1

• Được trang bị trung tâm điều chỉnh của các cuộn hình thành và đủ dài để ngăn chặn chuyển động bên của dải khi nó đi vào đục
• Hướng dẫn bàn lối vào: điều chỉnh
• Phạm vi chiều rộng lối vào: 10-25mm
• Đường vào và con lăn hướng dẫn: đường kính là ¢65mm, vật liệu là sae1045, bề mặt có chrome
• Số lượng: 1

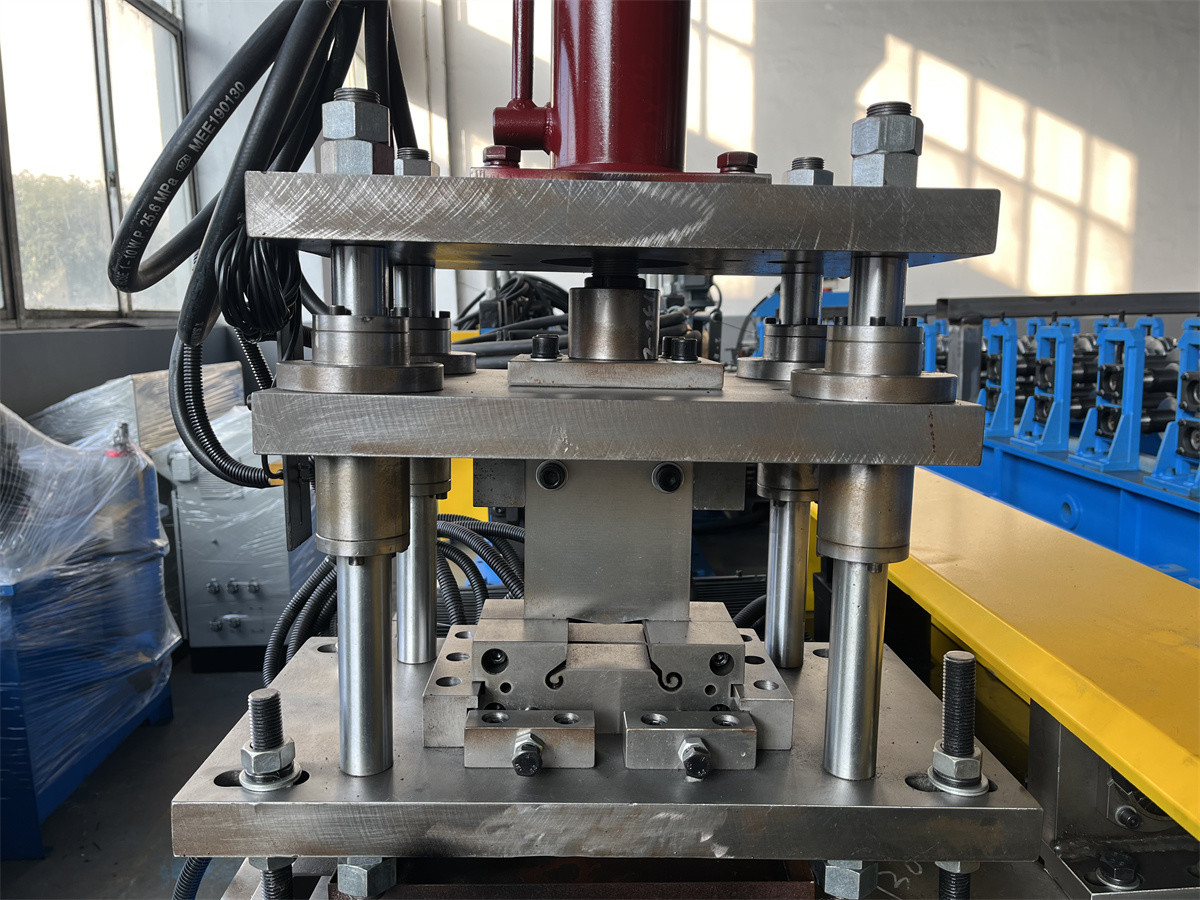

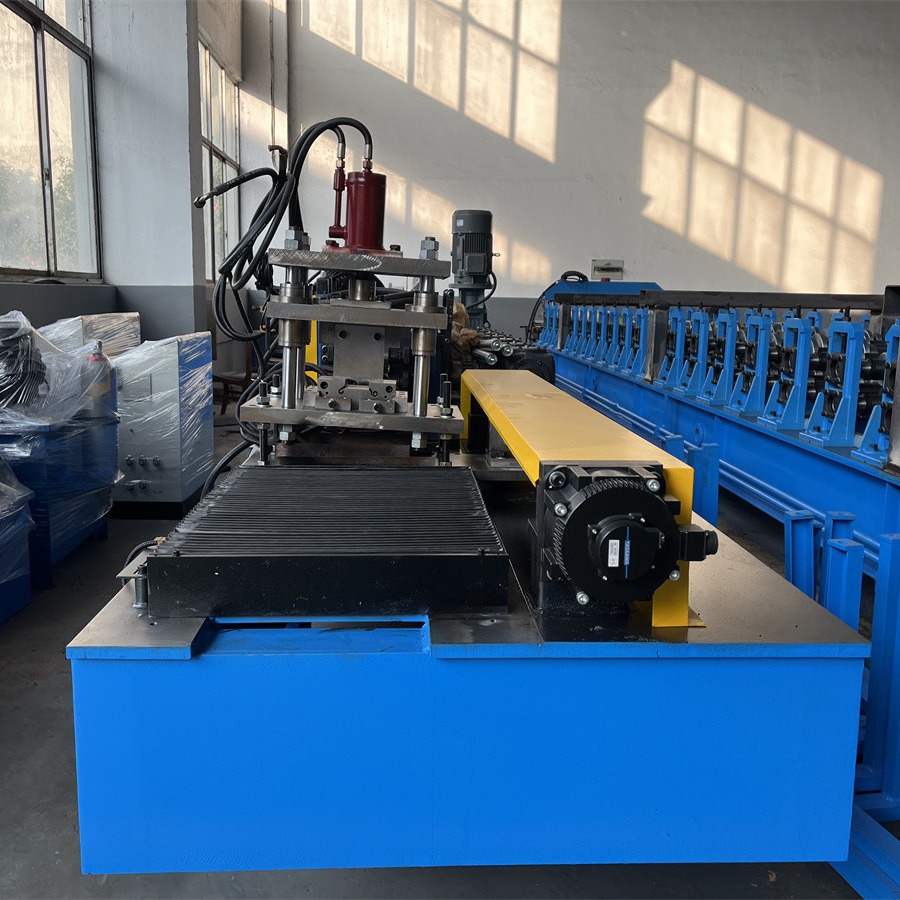

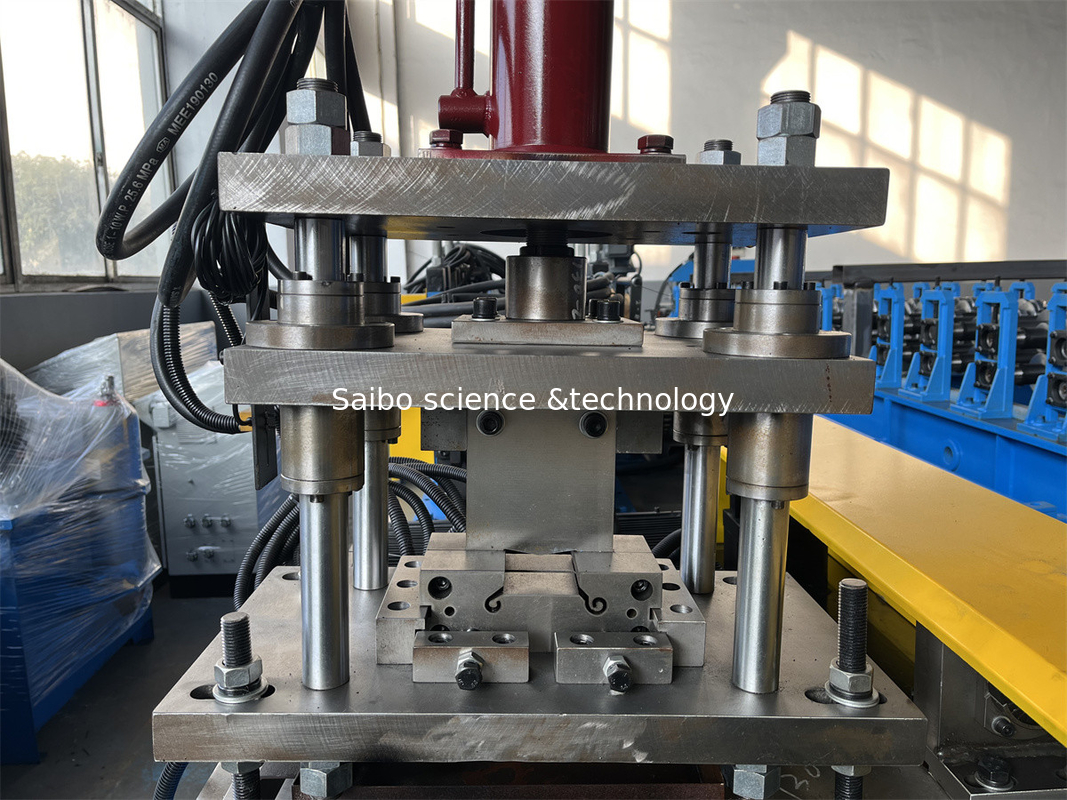

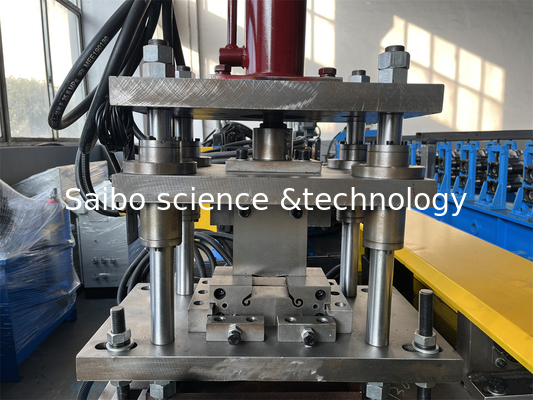

• Máy áp dụng máy đâm 25Tons
• Ăn bằng không khíkhí nén

• Không khíkhí nénCông suất: 3KW (được cung cấp bởi người mua)
• Xếp đâm: Cr12 với xử lý nhiệt

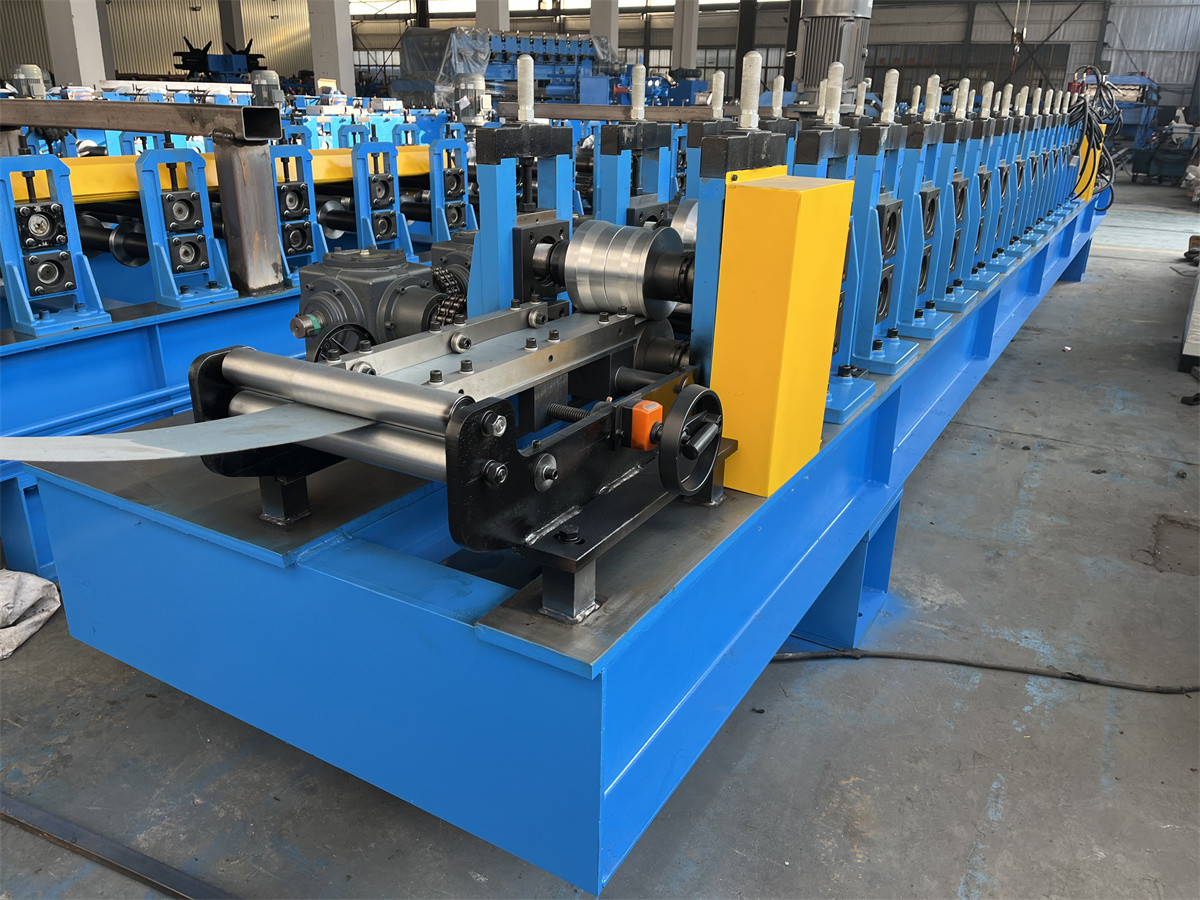

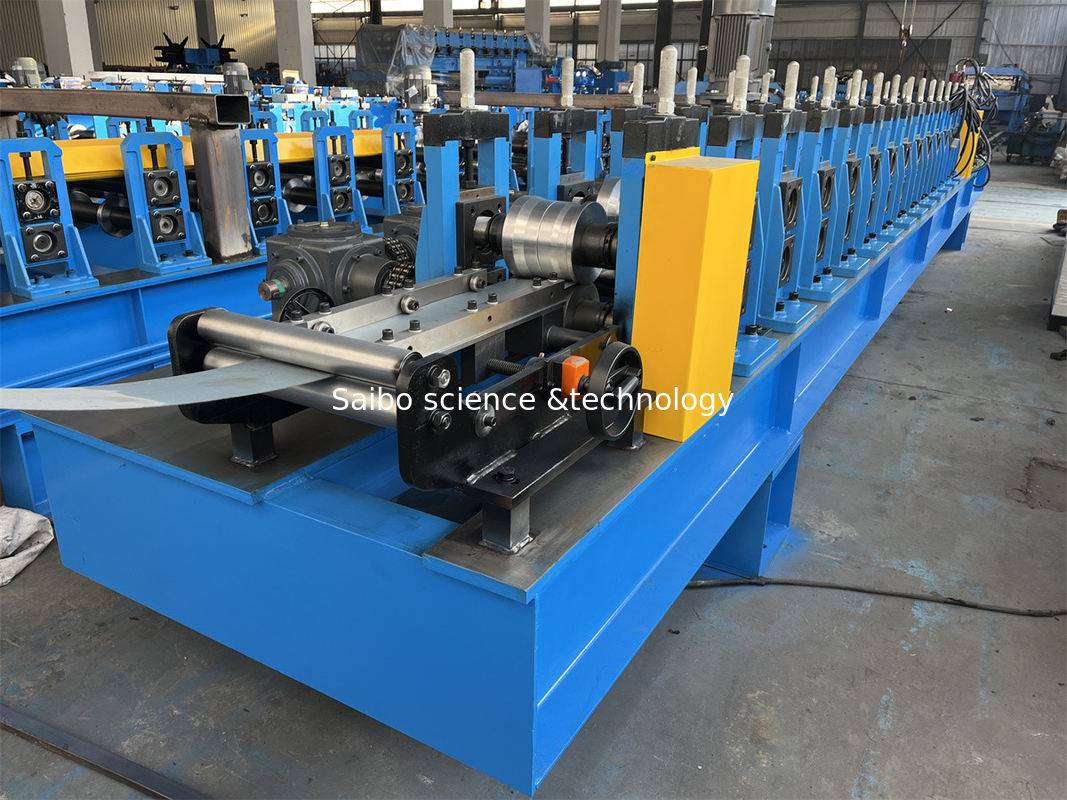

Máy tạo cuộn chính

• Máy điện áp, tần số, giai đoạn: 380 V, 50 Hz, 3Phase
• Trạm cuộn: 15 trạm + 1 trạm chỉnh sửa
• Vật liệu cuộn: GCR15, HRC 58-60
• Chiều kính trục: ¢75mm Vật liệu: SAE1045

Cấu trúc máy:

• Khung chính bằng hàn đà 350H
• Cấu trúc máy: cắt điện cực dây

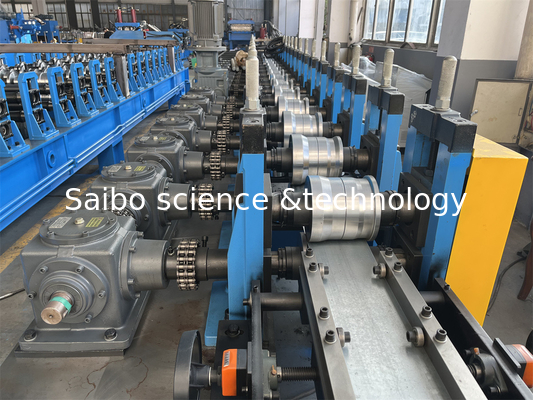

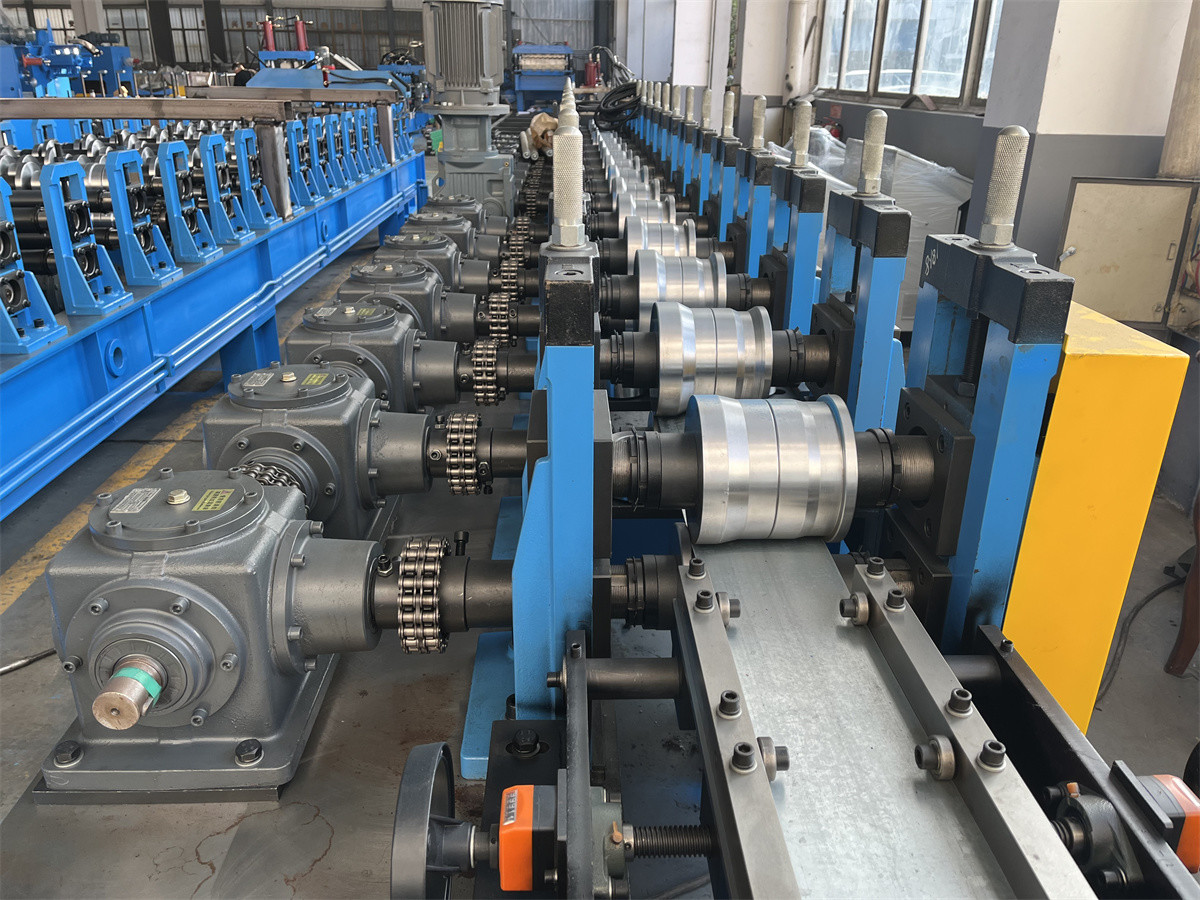

• Lái xe theo hộp số

• Một trạm sau khi hình thành cuộn,
• Chức năng: để sửa đổi sản phẩm cuối cùng lên và xuống/ trái và phải để thẳng
• Vật liệu cuộn: Vật liệu cuộn: GCR15 quen 58°-62° hoàn thiện quay CNC
• Điều chỉnh bằng bánh xe tay
• Số lượng: 1

Hệ thống cắt thủy lực

• Cắt & đâm sau khi hình thành: Cắt tấm sau khi hình thành cuộn đến chiều dài cần thiết
• Vật liệu của lưỡi dao / khuôn đâm: Cr12, 58-62 độ cứng HRC
• Điện lực bằng thủy lực,5.5KW
• Sức mạnh đường dây servo: 2.9KW
• Áp suất làm việc: 12-16Mpa điều chỉnh
• đo chiều dài: đo chiều dài bộ mã hóa tự động
• Khoan dung chiều dài: +/- 1,5 mm cho mỗi sản phẩm cuối

Hệ thống thủy lực

• Năng lượng thủy lực: 5.5kw
• Áp suất làm việc: 12-16Mpa điều chỉnh

• Van điện tử: 1 nhóm
• Dầu thủy lực: 46# dầu thủy lực

• Số lượng:1

Tủ điều khiển máy tính

• Thiết lập có thể lập trình chiều dài và số lượng hồ sơ
• Ngôn ngữ hệ điều hành: tiếng Anh và tiếng Trung
• Điện áp, Tần số, Giai đoạn: 380 V, 50 Hz, 3Phase
• Máy tính được sử dụng để kiểm soát chiều dài & số lượng. Máy sẽ tự động cắt theo chiều dài và dừng lại khi đạt được số lượng cần thiết
• Sự không chính xác về chiều dài có thể được sửa đổi dễ dàng.
• Bảng điều khiển: Bấm nút và màn hình cảm ứng
• Đơn vị chiều dài: mm

Bỏ bàn ra.

• Được kết nối bằng ống thép
• Kích thước: khoảng 2,0m dài * 0,8mw rộng * 0,6-1m cao
• Một bàn ra với ba con lăn hỗ trợ
• Số lượng: 3 đơn vị

Phụ tùng

• Xích: 2 miếng.
• Chuyển đổi giới hạn: 2 miếng
• 2 chiếc.
• ống dầu: 1 miếng.
• Vít và hạt: một số.
• Chuỗi: 1 miếng
• Các công cụ: cột khóa, cột khóa hex và chìa khóa điều chỉnh và các công cụ điều chỉnh tương ứng khác
