| Place of Origin: | China |
|---|---|
| Hàng hiệu: | Saibo |
| Chứng nhận: | CE/ISO |
| Model Number: | YX15-1170 |
| Minimum Order Quantity: | 1 set |
| Giá bán: | negotiation |
| Packaging Details: | Suitable for ocean shipment |
| Delivery Time: | 90 days |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 300 sets per year |
| Product Name: | Culvert roll forming machine | Main PowerPower: | 45KW *2 |
|---|---|---|---|
| Hydraulic Power: | 30kw | Station: | About 26 stations |
| Roller material: | Gcr15 with chrome treatment | Drive: | By gear box |
| Decoiler: | 15T hydraulic with coil car | Track punching servo power: | 5.5KW |
| Shaft Diameter: | 155mm full-bodied | Forming speed: | 0-12m/min |
| Làm nổi bật: | Máy tạo cuộn Silo 4mm,Máy tạo cuộn silo Decoiler thủy lực,Máy tạo silo Decoiler thủy lực |
||
Máy tạo cuộn silo tự động bằng bánh răng với hệ thống cắt thủy lực
1- Đặc điểm chính:
| Không. | Thông số kỹ thuật của vật liệu | |
1 | Vật liệu thích hợp | GI, MS,Q345 |
2 | Chiều rộng của nguyên liệu thô | Dựa trên kích cỡ lề. |
| 3 | Độ dày | 2.0-4.0mm |
2. Biểu đồ dòng chảy quy trình
Máy cắt Ống Máy cắt và thu dây thải Điều dụng cho đầu giày Điều trợ cấp cho cấp độ Máy cắt trước Máy tạo cuộn Máy cắt và thu dây thải Máy đâm di động Máy cắt thủy lực Máy xếp
3. Thông số kỹ thuật của các thành phần
| 1 Uncoiler | ||
| Chức năng | Để mở cuộn băng và duy trì sự căng thẳng ngược cần thiết trong quá trình cuộn lần đầu tiên. | |
| Bao gồm | Được trang bị cánh tay hỗ trợ thủy lực, thủy lực tự động | |
| Khả năng tải | Tối đa 15 tấn | |
| Số lượng nắp | 1 con đinh | |
| 2 Máy đúc | |
| 1)Thiết bị đầu xẻo | |
| Chức năng | Sử dụng để mở đầu của cuộn dây thép, thẳng phần uốn cong và làm cho đầu tấm đi vào cuộn pinch trơn tru |
| Lớp hóa | Tổng cộng 5 cuộn, 2 cuộn trên cùng và 3 cuộn dưới cùng |
| Vật liệu cuộn làm bằng | 40CR, HCR50 |
| 2) Sắt trước | |
| Chức năng | Cắt phẳng trước khi hình thành cuộn, được sử dụng để thay cuộn |
| Vật liệu của lưỡi | D2, 58-62 độ cứng HRC |
| 3) Xây dựng cuộn chính | |
| Đứng hình | Về26trạm |
| Khung chính | hàn toàn bộ vạch |
| Vật liệu cuộn | Gcr15 Chấm HRC58-62 độ, tổng kết xoay |
| Chiều kính trục | Chân trên: Φ155mm toàn thân |
| Vật liệu trục | 40CR, với làm nguội và làm cứng |
| Động cơ | Theo hộp số cho mỗi trạm hình thành |
| Tốc độ hình thành | 0-12m/min; Nó nên được điều khiển bởi người vận hành, có thể điều chỉnh trên hộp điều khiển. |
| Động cơ tạo hình | 45KW*2Động cơ AC |
| 3Máy đâm di động | |
| Chức năng | Bấm hồ sơ vào vị trí được chỉ định. |
| Đánh đấm sau khi hình thành | Châm tấm sau khi cuộn hình thành đến chiều dài cần thiết |
| Chuyển động đấm | Máy chính sẽ không dừng lại khi đâm, đâm đang bay bởi 11KW servo động cơ |
| Vật liệu của khuôn đâm | D2 với xử lý nhiệt 58-60° |
| 4Hệ thống cắt thủy lực | |
| Chức năng | Cắt hồ sơ theo chiều dài đã chỉ định. |
| Cắt sau khi hình thành | Cắt tấm sau khi hình thành cuộn đến chiều dài cần thiết |
| Chuyển động cắt | Máy chính sẽ dừng lại khi cắt |
| Vật liệu của lưỡi | D2 với xử lý nhiệt 58-60° |
| 5 . đắp chồng | |
| Chức năng | Nhận sản phẩm cuối cùng, chiều cao có thể điều chỉnh bằng thủy lực |
| Kích thước | 3m ((chiều dài) * 1,5m ((chiều rộng) |

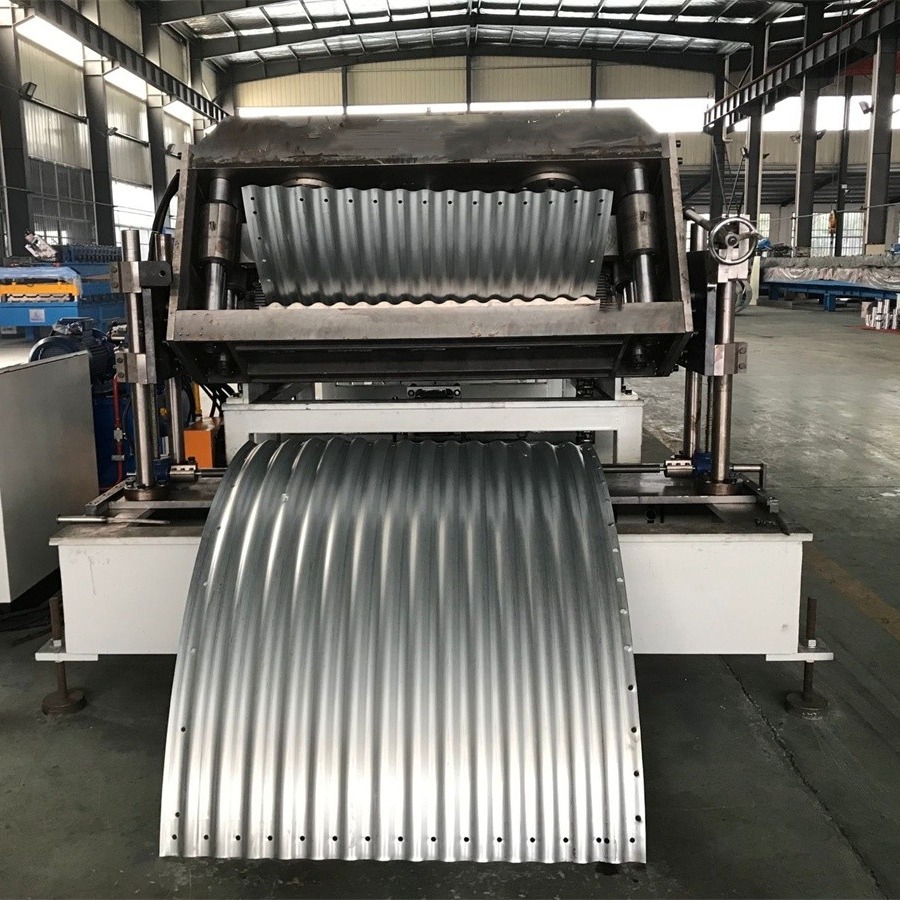

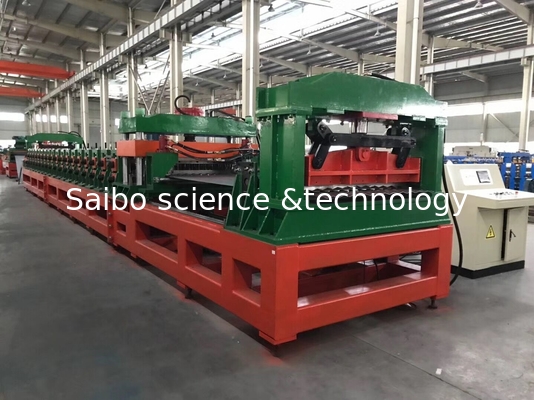

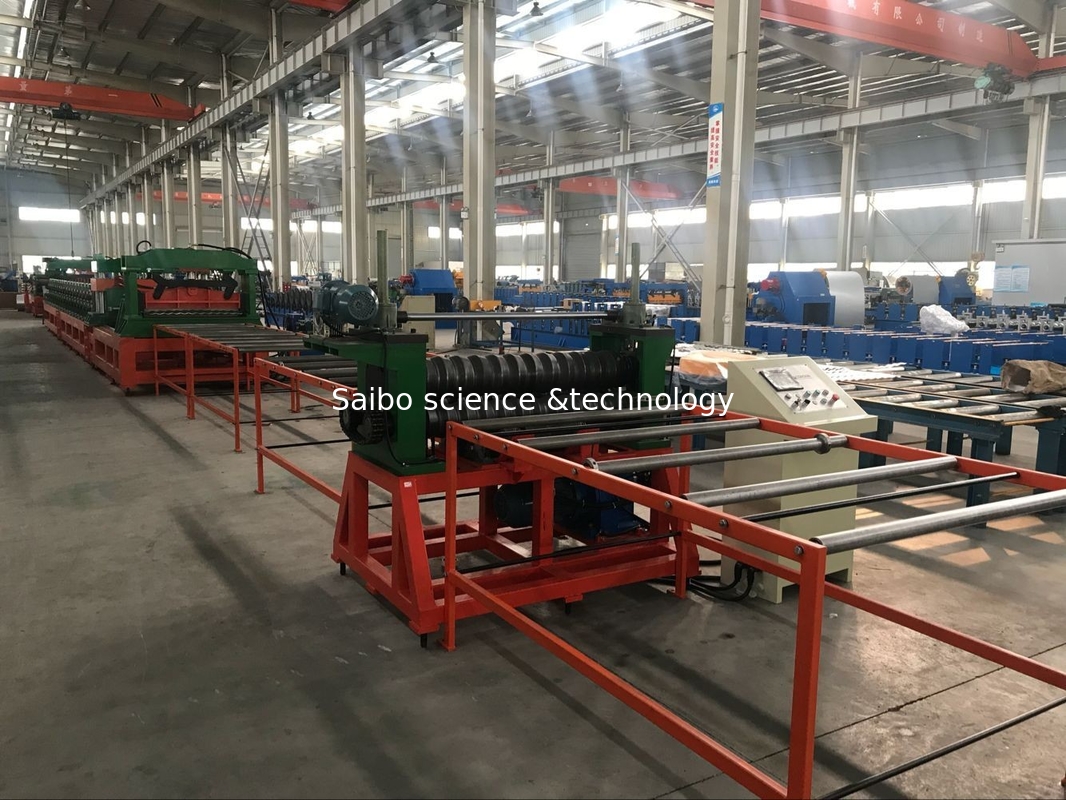

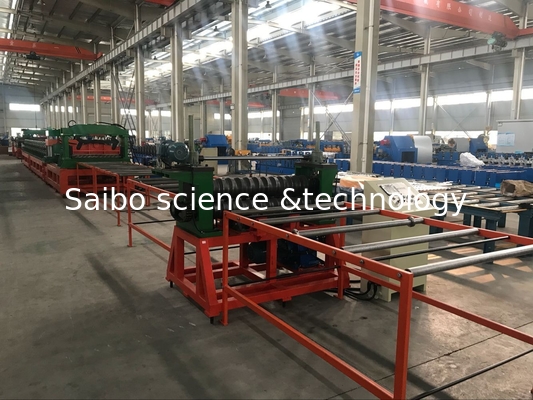

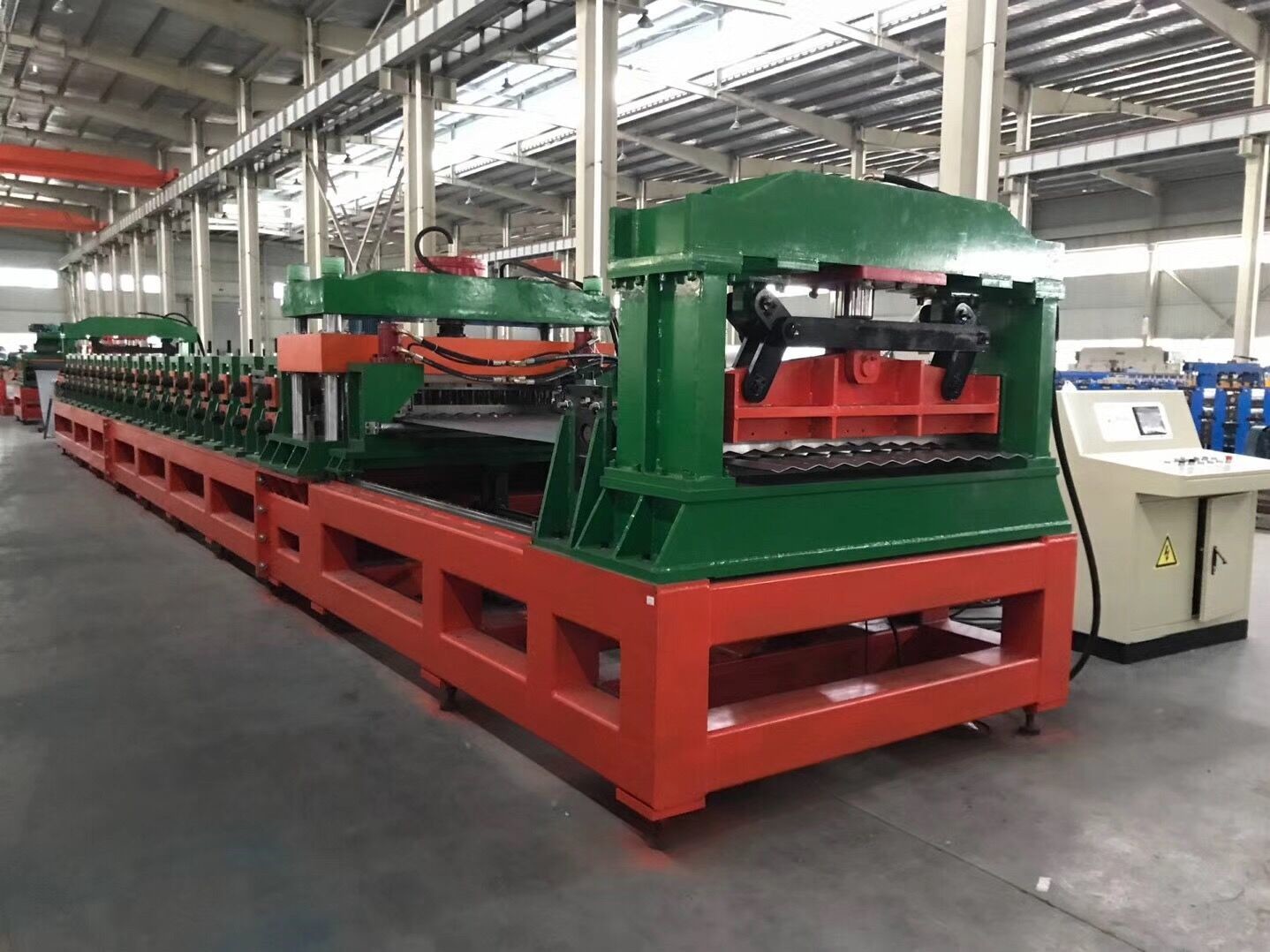

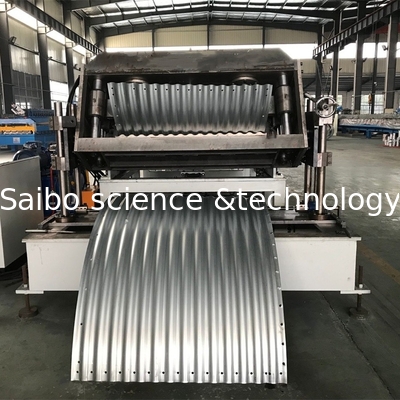

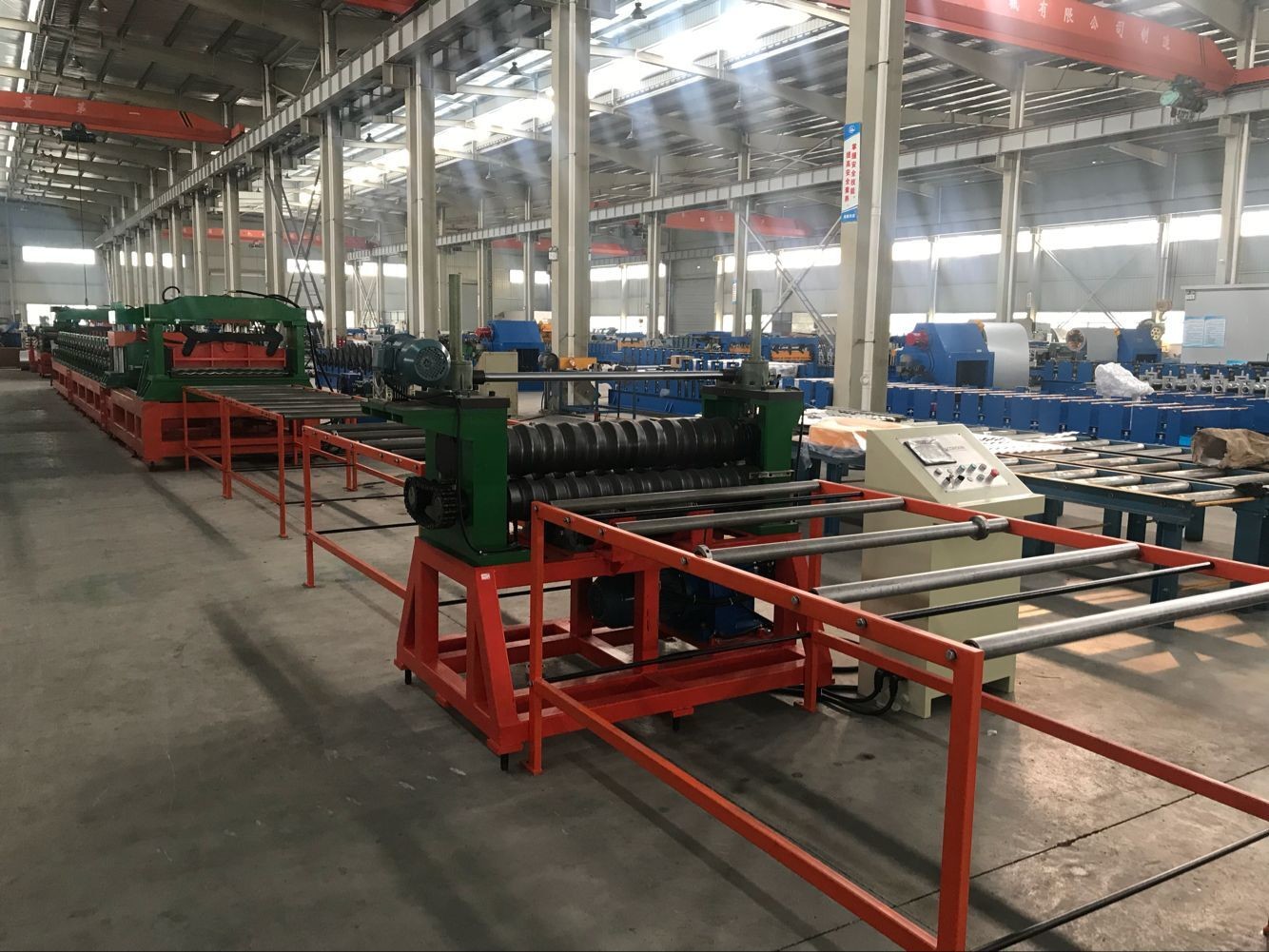

4. Ảnh máy để tham khảo
5. Bảo hành
1: Bảo đảm chống lại sự cố do khiếm khuyết sản xuất trong 1 năm kể từ ngày vận chuyển.
2: sửa chữa sẽ không được thực hiện miễn phí thay đổi ngay cả trong thời gian bảo hành trong các trường hợp sau:
- Thiệt hại xảy ra do thiên tai
- Sự cố xảy ra do lỗi của người dùng
- Trục trặc xảy ra do sửa đổi
- Sự cố xảy ra do di chuyển hoặc vận chuyển tiếp theo sau khi lắp đặt
3: Vé máy bay, chi phí vận chuyển, khách sạn,Các bữa ăn và 100 $ mỗi ngày sẽ được trả cho người mua nếu kỹ sư của nhà sản xuất phải được gửi đến nhà máy của người mua để bảo trì máy trong thời gian bảo hành..
6. FQA
1) Q: Bạn là nhà sản xuất hoặc công ty thương mại?
A: Chúng tôi là nhà sản xuất và công ty thương mại.
2) Q: Bạn cung cấp cài đặt và đào tạo ở nước ngoài?
A: Dịch vụ lắp đặt máy ở nước ngoài và đào tạo công nhân là tùy chọn.
3) Q: Làm thế nào là hỗ trợ sau bán hàng của bạn?
A: Chúng tôi cung cấp hỗ trợ kỹ thuật trực tuyến cũng như dịch vụ ở nước ngoài bởi các kỹ thuật viên có kỹ năng.
4) Q: Làm thế nào để nhà máy của bạn làm về kiểm soát chất lượng?
A: Không có sự khoan dung về kiểm soát chất lượng. Kiểm soát chất lượng tuân thủ ISO9001. Mỗi máy phải vượt qua thử nghiệm chạy trước khi nó được đóng gói để vận chuyển.
5) Làm thế nào tôi có thể tin tưởng bạn rằng máy dán thử chạy trước khi vận chuyển?
A: 1) Chúng tôi ghi lại video thử nghiệm để tham khảo của bạn.
2) Chúng tôi hoan nghênh bạn ghé thăm chúng tôi và thử nghiệm máy bởi chính mình trong nhà máy của chúng tôi.
6) Q: Bạn có máy tạo cuộn tấm mái nhà này trong kho?
A: Không, máy được làm theo yêu cầu.
6Thiết lập và đào tạo:
a. Nếu người mua ghé thăm nhà máy của chúng tôi và kiểm tra máy, chúng tôi sẽ dạy bạn cách cài đặt và sử dụng máy, và cũng đào tạo công nhân / kỹ thuật viên của bạn trực tiếp.
b. Không đến thăm, chúng tôi sẽ gửi cho bạn hướng dẫn sử dụng và video để dạy bạn cài đặt và vận hành.
C. Nếu người mua cần kỹ thuật viên của chúng tôi để đi đến nhà máy địa phương của bạn, xin vui lòng sắp xếp bữa ăn và chỗ ở và những thứ cần thiết khác.
